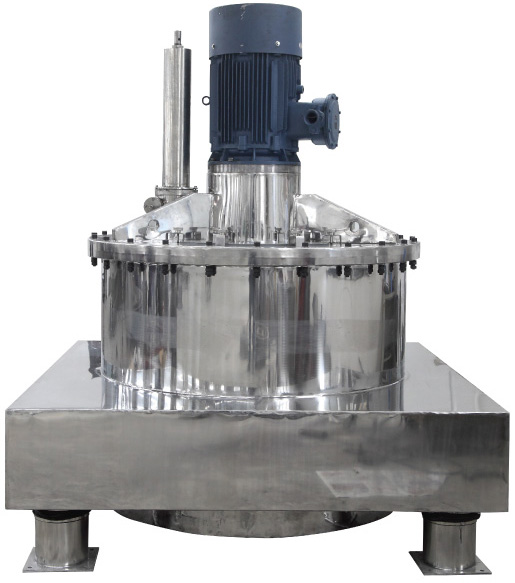

PAUT型平板上悬式自动刮刀卸料离心机
主要特点
1、机座采用平板结构,不仅降低机器的重心,使机器运转更加平稳,而且平板式机座又可作为操作平台,操作更方便;无基础安装形式,便于机器的安装与检修;
2、机座与机壳为整体焊接结构,承载强度高;
3、配置高粘度液态阻尼减振器,离心机隔振与减振性能优越;
4、采用变频控制,启动平稳,分离因素可调;
5、采用PLC控制,程序设定,加料、初过滤、洗涤、精过滤、卸料全过程自动控制;
6、采用上置直联式电机,避免了带传动带来的粉尘摩擦;
7、轴承座独立式设计,配有注油通道,操作、维护方便;轴承支撑长度大,承载性能好;
8、转鼓内主轴采用防腐处理,下轴承盖采用双层密封技术,确保主轴免受腐蚀;
9、密闭结构,采用硅橡胶或氟橡胶密封,可以防止有毒、强腐蚀物料外泄伤人,安全系数高;
10、采用机电一体式物料探测器,可靠性好;
11、能耗制动,非接触式制动方式,无摩擦粉尘污染;
12、单次分离容量大,产量高,提高生产效率;
13、安全保护:振动保护系统、电机过载过热保护、刮刀旋转、升降机械电气双重控制,刮刀与转鼓连锁保护;
14、可选装氮气保护系统,适合防爆场合应用
标准配置
1、外壳配置有刮刀装置、防爆照明灯、观察视镜、进料管、洗涤管、检修孔;
2、配置普通电机或防爆电机;
3、配置PLC装置的变频控制系统、非接触式刹车系统;
4、配置液压站;
5、配置机电一体式物料探测器;
6、配置液态阻尼减震器
选装配置
1、氮气保护装置;
2、过振保护装置;
3、气体辅助刮刀装置;
4、在线清洗装置;
5、高压气体反冲装置;
6、卸料口气动或液动蝶阀;
7、进料管、洗涤管气动或液动球阀;
8、现场防爆操作箱;
9、按分离物料的防腐要求选择相应的材质:不锈钢304、316、316L、321等、钛材或者碳钢表面衬塑、衬胶、衬Halar。
技术参数
型号 Model |
转鼓Basket | 分离因素 DW2/2g Separation factors |
电机功率Kw Power of motor |
整机重量Kg Weight |
外形尺寸 (长×宽×高)mm Overall dimension(L×W×H) |
|||
直径mm Dia |
工作容积L Volume |
装载限重Kg Max.charge |
转速r/min Speed |
|||||
PAUT1250A | 1250 | 280 | 350 | 970 | 658 | 22 | 4200 | 2000×2000×2200 |
PAUT1250B | 1250 | 450 | 580 | 970 | 658 | 30 | 4800 | 2000×2000×2600 |
PATU1320 | 1320 | 490 | 630 | 900 | 598 | 20 | 5100 | 2200×2200×2600 |
PAUT1500 | 1500 | 640 | 830 | 800 | 538 | 37 | 8000 | 2500×2500×2700 |
PAUT1600 | 1600 | 930 | 1200 | 750 | 504 | 45 | 9500 | 2500×2500×2900 |
